Дозирующие регуляторы Pressuretrol® Моделей L91 — это регуляторы давления серии 90, дающие возможность прямой регулировки модулирующих моторов или клапанов, используемых в автоматических горелках или системах парового отопления.
Особенности использования
- Доступны модели для систем с давлением вплоть до 300 фунтов на квадратный дюйм (2068 кПа).
- Может использоваться с паром, воздухом, негорючими газами или другими жидкостями, не оказывающими коррозионного влияния на гармониковую мембрану из меди или фосфористой бронзы (модели с давлением в 300 дюймов на квадратный дюйм).
- Рекомендуется использовать пароуловитель (сифонную петлю) при использовании вместе с паровыми котлами.
- Подвижный контакт на потенциометре регулятора двигается, реагируя на изменения давления.
- В моделях L91B есть регулируемый диапазон дозировки (регулировки), что позволяет выбрать желаемый диапазон контроля давления.
- Регулировка выполняется с помощью винтов на верхней части корпуса.
- Крупные, легкочитаемые шкалы в американских (унции на квадратный дюйм, фунты на квадратный дюйм или дюймы ртутного столба) и метрических (кПа, МПа или мм ртутного столба) единицах измерения.

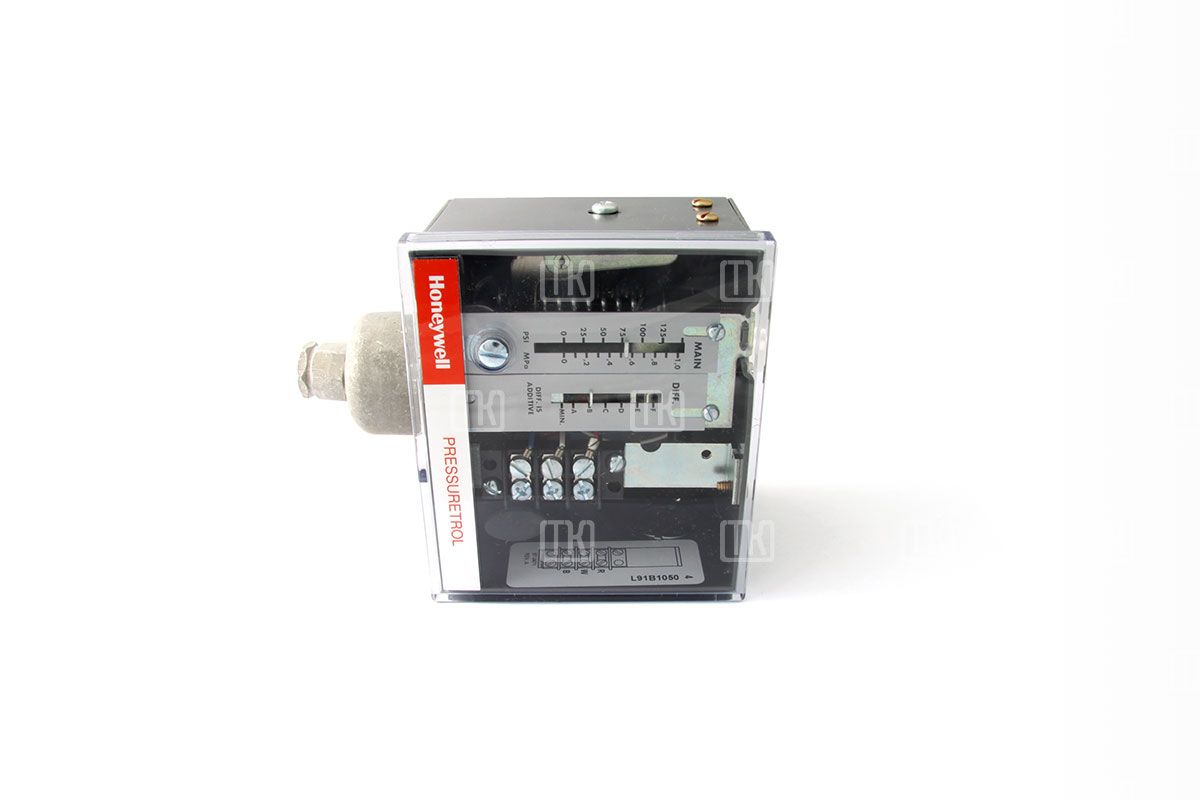

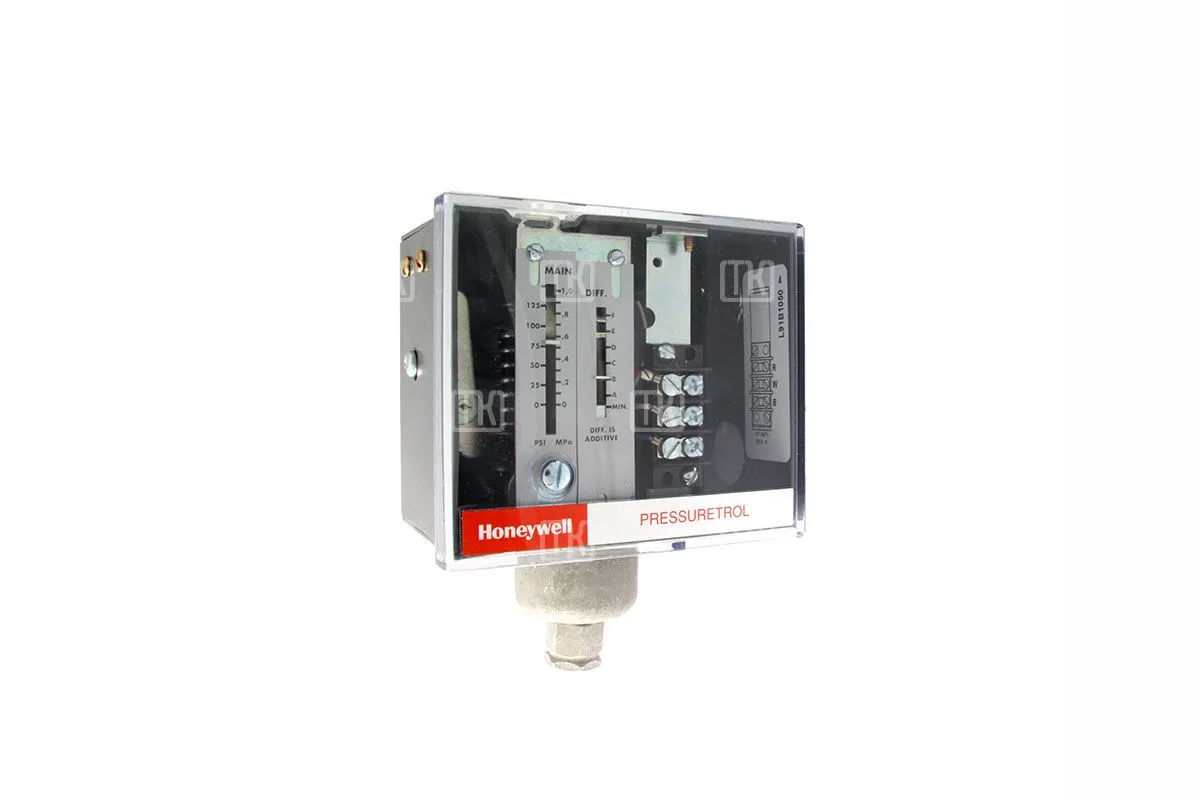

- Стальной корпус с прозрачной пластиковой крышкой, что позволяет наблюдать за настройками давления и сигналами потенциометра.

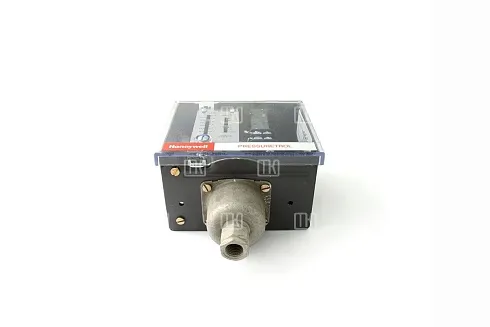

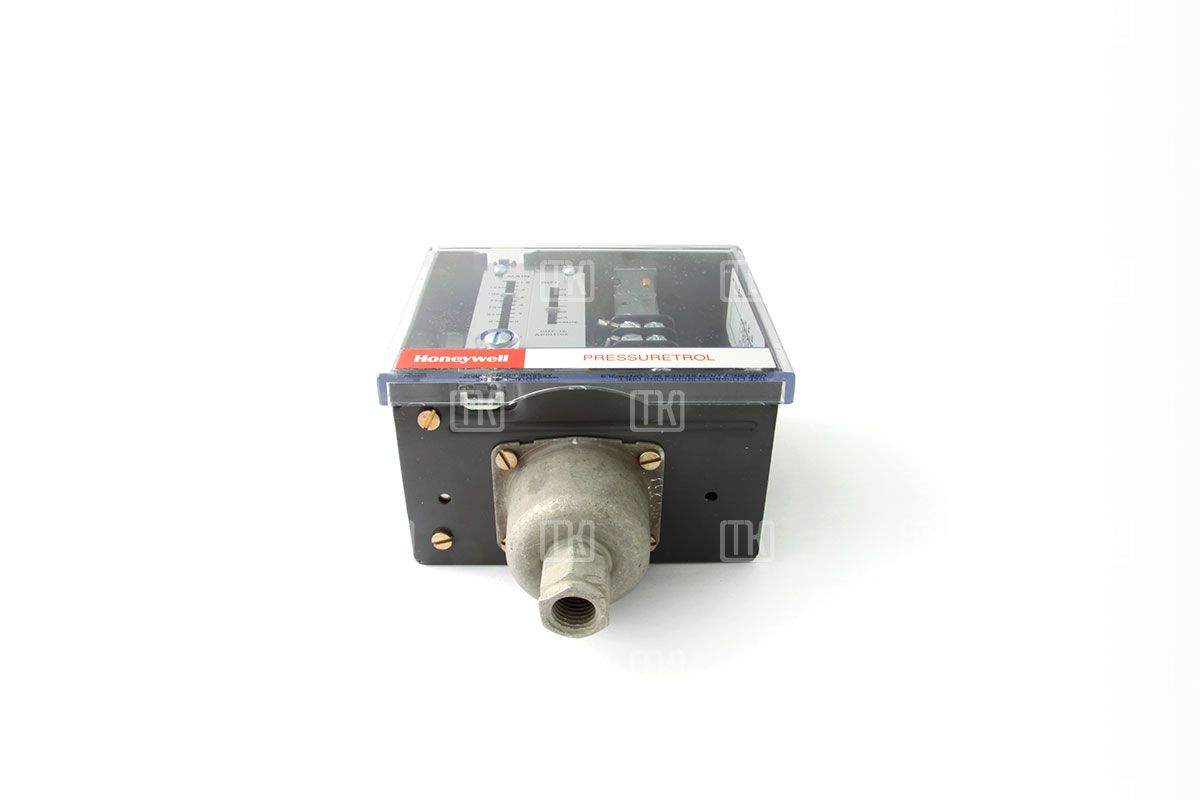

- Соединения с помощью резьбы 1/4 – 18 NPT позволяют проводить установку быстро и просто.
- Монтаж на поверхность осуществляется с помощью шурупов через выбиваемые отверстия в задней части корпуса.
| Диапазоны эксплуатацииа | Диапазон дозирования (регулировки) по средней шкале | Максимальное пиковое давление | |||
|---|---|---|---|---|---|
| Американские единицы измерения | Метрические единицы измерения | Американские единицы измерения | Метрические единицы измерения | Фнт/д2 | кПа |
| 5 – 150 фнт/д2 c | 0,03 – 1,03 мПа | 5 – 23 фнт/д2 | 35 – 160 кПа | 225 | 1551 |
| 10 – 300 фнт/д2 c | 0,07 – 2,07 мПа | 12 – 48 фнт/д2 | 85 – 330 кПа | 350 | 2413 |
| 10 – 300 фнт/д2 | 0,07 – 2,07 мПа | 30 – 110 фнт/д2 | 0,21 – 0,76 мПа | 350 | 2413 |
Модели L91B: один потенциометр, регулируемы уровень дозировки.
Электрические параметры: 24 В переменного тока.
Действие потенциометра: подвижный контакт двигается к W, когда давление растет, и к В, когда давление падает. Потенциометр можно заменять на месте эксплуатации.
Сопротивление потенциометра: 140 Ом (номинальное) для моделей L91A, B и D.
Датчик давления: медная гармониковая мембрана, в моделях на 10–300 фунтов на квадратный дюйм — гармониковая мембрана и фосфористой бронзы.
Минимальная температура среды: 32 °F (0 °C).
Максимальная температура среды: 150 °F (66 °C).
Средства регулировки: винты на верхней части корпуса регулятора; рифленая ручка для настройки главной шкалы для моделей на 10–300 фунтов на квадратный дюйм (0,07–2,07 мПа).
| Для чего | Котлы |
|
