Характеристики, комплектация и внешний вид могут отличаться от указанных на сайте
Описание

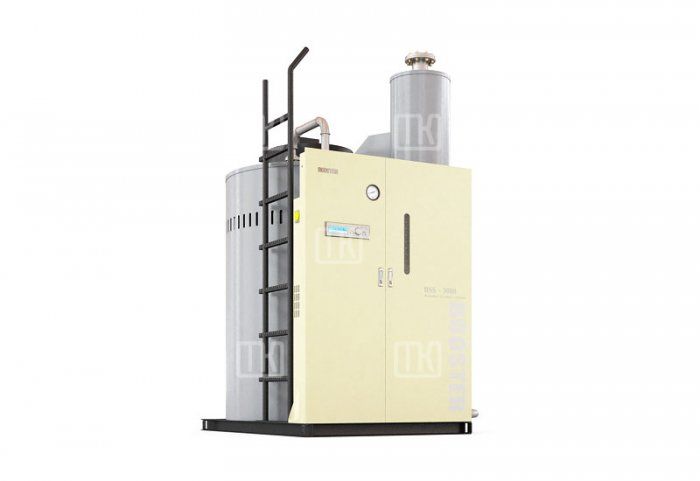

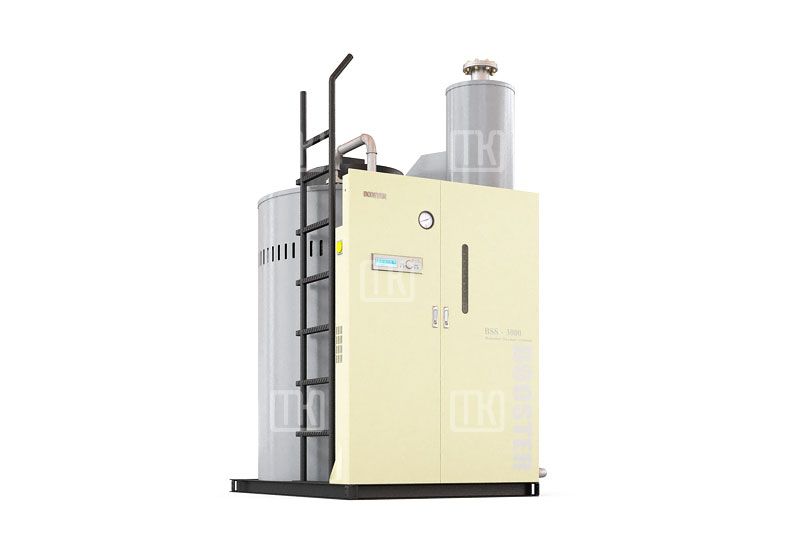

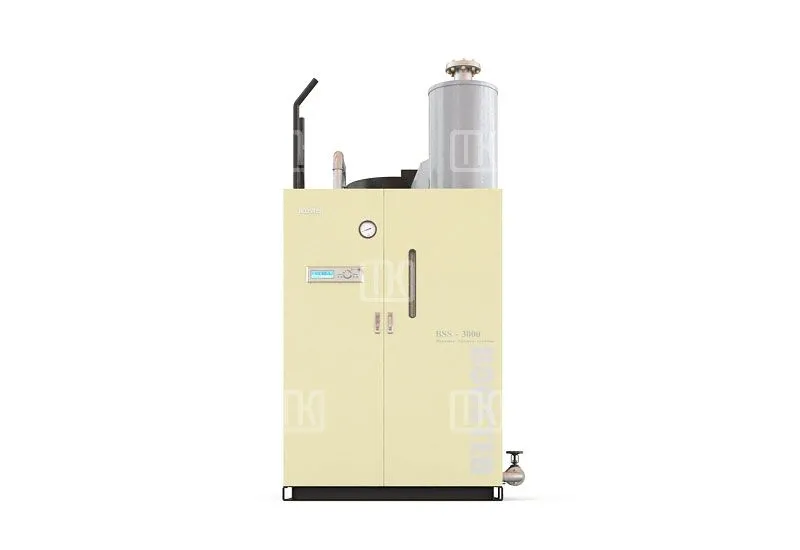

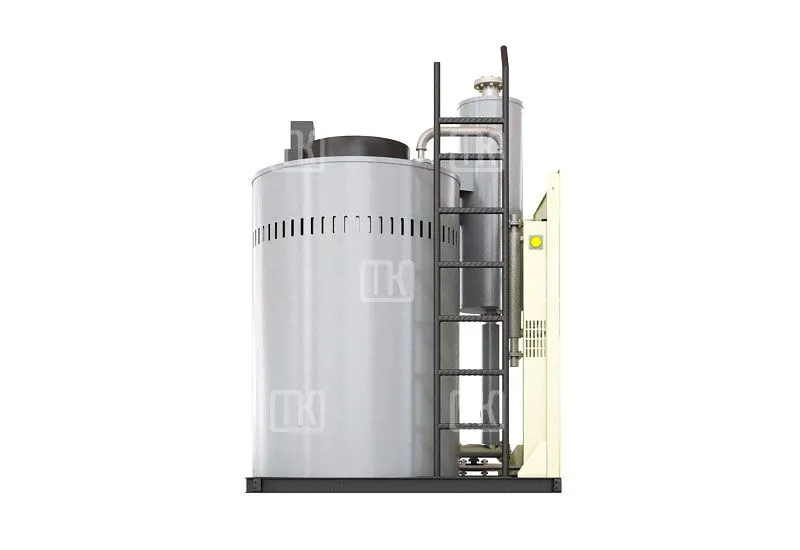

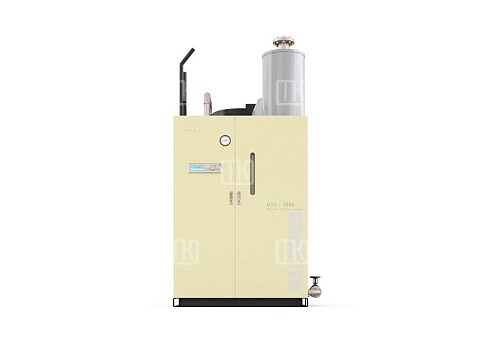

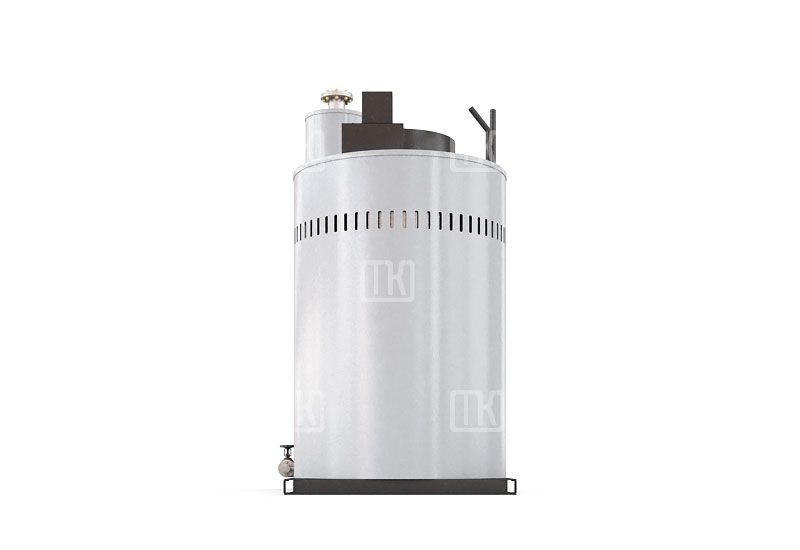

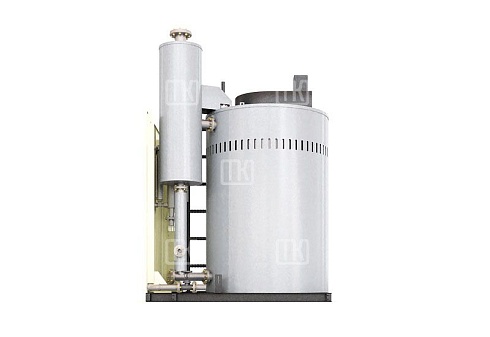

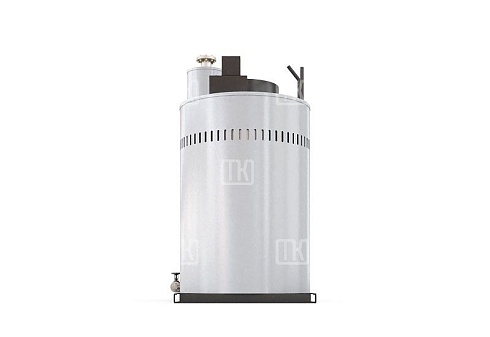

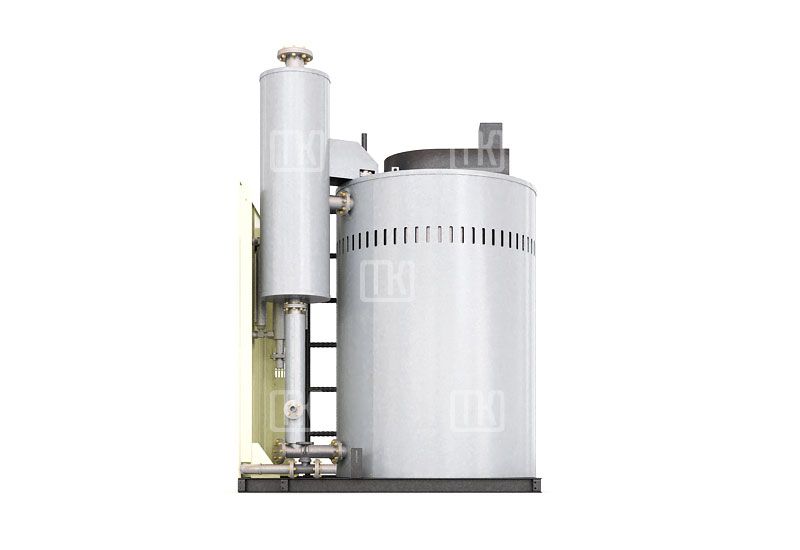

Котлы данной серии предназначены для производства насыщенного пара с максимальной температурой от 180 до 195 °С (для котлов BSS-2500HD и BSS-3000HD) и давлением от 10 до 16 кг/см2 (BSS-2500HD и BSS-3000HD).
Они являются водотрубными и имеют вертикальную конструкцию.
Преимущества
- Высокая эффективность: особая конструкция пароводяных труб (разработка компании BOOSTER) позволяет добиваться максимального КПД при работе — не менее 96 %.
- Компактность: котлы данной серии имеют малые массогабаритные характеристики.
- Удобство управления: котлы оснащены многофункциональной системой Neuron, позволяющей автоматически регулировать работу котла, без присутствия персонала.
- Возможность работы в каскаде.
- Быстрый выход на рабочие параметры — уже через 5–7 минут после запуска котла.
Основные технические характеристики и параметры работы паровыx котлов BOOSTER BSS (1000–3000) — HD (жидкое топливо) с экономайзером
| Наименование | Единицы измерения | BSS-1000HD | BSS-1500HD | BSS-N2000HD | |||
|---|---|---|---|---|---|---|---|
| Паропроизводительность | кг/ч | 1000 | 1500 | 2000 | |||
| Общая теплопроизводительность | МВт | 0,75 | 1,12 | 1,5 | |||
| ккал/ч | 643 700 | 965 550 | 1 287 400 | ||||
| Максимальное расчетное давление | кгс/см2 | 10 | 10 | 10 | |||
| Максимальное рабочее давление | кгс/см2 | 9 | 9 | 9 | |||
| Эффективность (КПД) | % | Не менее 96 | Не менее 96 | Не менее 96 | |||
| Поверхность нагрева | м2 | 9,82 | 9,99 | 19,72 | |||
| Объем котловой воды | л | 160 | 160 | 230 | |||
| Напряжение | В | 380×3Ø | 380×3Ø | 380×3Ø | |||
| Общая потребляемая мощность | кВт | 5,6 | 9,4 | 12 | |||
| Вентилятор | кВт | 3,7 | 7,5 | 7,5 | |||
| Насос водоснабжения | Тип | — | MVI 212–1 | MVI 212–1 | MVI 412–1 | ||
| Мощность | кВт | 1,5 | 1,5 | 3 | |||
| Топливный насос | Тип | — | RSA-125 | RSA-125 | E7NC10015P | ||
| Мощность | кВт | 0,4 | 0,4 | 1,5 | |||
| Вес | кг | 1980 | 2250 | 2630 | |||
| Габариты | Ширина (Ш) | мм | 990 | 990 | 1440 | ||
| Длина (Д) | мм | 2180 | 2650 | 2640 | |||
| Высота (В) | мм | 2590 | 2460 | 2740 | |||
| Тип горелки | — | YBD-120-06 | YBD-120-06 | YBD-300-02 | |||
| Система регулирования горелки | — | 2-ступенчатая | 2-ступенчатая | 3-ступенчатая | |||
| Розжиг | — | Электрический искровой заряд | Электрический искровой заряд | Электрический искровой заряд | |||
| Топливо | Дизель | кг/ч | 65,1 | 97,6 | 130,2 | ||
| Диаметр соединительных отверстий | Вход топлива Дизель | Ø мм | 15 | 20 | 25 | ||
| Выход пара | Ø мм | 50 | 65 | 80 | |||
| Вход питательной воды | Ø мм | 20 (насос 25) | 20 (насос 25) | 25 (насос 32) | |||
| Дренаж | Ø мм | 25 | 25 | 40 | |||
| Предохранительный клапан | Ø мм | JSV-FT11 Ø25 | JSV-FT11 Ø32 | JSV-FT11 Ø32 | |||
| Подсоединение дымохода | Ø мм | 300 | 350 | 350 | |||
| Наименование | Единицы измерения | BSS-2500HD | BSS-3000HD | |||
|---|---|---|---|---|---|---|
| Паропроизводительность | кг/ч | 2500 | 3000 | |||
| Общая теплопроизводительность | МВт | 1,87 | 2,25 | |||
| ккал/ч | 1 609 250 | 1 931 100 | ||||
| Максимальное расчетное давление | кгс/см2 | 10 (16) | 10 (16) | |||
| Максимальное рабочее давление | кгс/см2 | 9 (15) | 9 (15) | |||
| Эффективность (КПД) | % | Не менее 96 | Не менее 96 | |||
| Поверхность нагрева | м2 | 23,1 | 25 | |||
| Объем котловой воды | л | 345 | 380 | |||
| Напряжение | В | 380×3Ø | 380×3Ø | |||
| Общая потребляемая мощность | кВт | 15,5 | 19,5 (20,5) | |||
| Вентилятор | кВт | 11 | 15 | |||
| Насос водоснабжения | Тип | — | MVI 412–1 | MVI 412–1 (Helix V623-1) | ||
| Мощность | кВт | 3 | 3 (4) | |||
| Топливный насос | Тип | — | TA2C40105 | TA2C40105 | ||
| Мощность | кВт | 1,5 | 1,5 | |||
| Вес | кг | 3200 | 3600 | |||
| Габариты | Ширина (Ш) | мм | 1610 | 1610 | ||
| Длина (Д) | мм | 3090 | 3090 | |||
| Высота (В) | мм | 3050 | 3160 | |||
| Тип горелки | — | YBD-300-02 | YBD-300-02 | |||
| Система регулирования горелки | — | 3-ступенчатая | 3-ступенчатая | |||
| Розжиг | — | Электрический искровой заряд | Электрический искровой заряд | |||
| Топливо | Дизель | кг/ч | 162,7 | 195,3 | ||
| Диаметр соединительных отверстий | Вход топлива Дизель | Ø мм | 25 | 25 | ||
| Выход пара | Ø мм | 80 | 100 | |||
| Вход питательной воды | Ø мм | 25 (насос 32) | 25 (насос 32) | |||
| Дренаж | Ø мм | 40 | 40 | |||
| Предохранительный клапан | Ø мм | JSV-FT11 Ø40 | Ø40 (Ø32×50) | |||
| Подсоединение дымохода | Ø мм | 400 | 450 | |||
Технические характеристики, указанные в таблице, возможны при соблюдении следующих условий:
- Теплопроизводительность топлива: дизель — 10 300 ккал/кг;
- Температура питательной воды 20 °С.
Характеристики
| Тип котла | Паровой |
| Паропроизводительность, кг/час | 1000 / 3000 |
| Рабочее давление, кгс/см² | 10 / 16 |
| Топливо | Дизель |
|
