Сетчатые фильтры механической очистки используются для удаления из воды различных инородных частиц, что позволяет подготовить воду на первоначальном этапе.
Все это дает возможность осуществлять непрерывную подачу отфильтрованной воды даже в процессе промывки фильтра.
Материал: чаша фильтра сделана из прочного прозрачного материала.
Конструктивные особенности:
- на корпусе фильтра имеется манометр;
- резьбовые разъемные присоединители;
- шаровой кран промывки.
Принцип действия
Задерживают с помощью специальных сеток под напором воды различные частицы — ржавчину, металлическую стружку, и т. д. Конструкция фильтров позволяет разделять поток отфильтрованной воды, благодаря чему происходит одновременное поступление потока к Потребителю и на промывку основной секции фильтрующего элемента, смывая накопленные загрязнения в систему канализации.
Технические характеристики сетчатых фильтров Honeywell с обратной промывкой (серия F76S)
Минимальное рабочее давление — 1,5 бар.
Максимальное рабочее давление — 16 бар.
Максимальная рабочая температура — 40 °C.
| Модель* | Присоединительные размеры R, дюймы | Диаметр условного прохода DN | Габаритные размеры, мм | Вес, кг | ||||
|---|---|---|---|---|---|---|---|---|
| L | I | H | h | D | ||||
| Honeywell F76S-1/2 АА** | ½ | 15 | 170 | 110 | 449 | 350 | 97 | 2,9 |
| Honeywell F76S-3/4 АА | ¾ | 20 | 178 | 110 | 449 | 350 | 97 | 2,9 |
| Honeywell F76S-1 АА | 1 | 25 | 209 | 130 | 453 | 351 | 97 | 3,1 |
| Honeywell F76S-1 1/4 АА | 1 ¼ | 32 | 222 | 130 | 453 | 351 | 97 | 3,3 |
| Honeywell F76S-1 1/2 АА | 1 ½ | 40 | 246 | 150 | 532 | 417 | 120 | 4,0 |
| Honeywell F76S-2 AA | 2 | 50 | 267 | 150 | 532 | 417 | 120 | 4,8 |
* Сетчатые фильтры Honeywell с обратной промывкой (серия F76S) также поставляются в комплектации для горячей воды, материал чаши фильтра — латунь. Максимальная рабочая температура — 70 °C. Максимальное рабочее давление — 25 бар.
** По умолчанию фильтры поставляются с фильтрующим элементом тонкостью фильтрации 100 мкм. При необходимости фильтры могут комплектоваться фильтрующими элементами с сетками 20, 50, и 200 мкм.

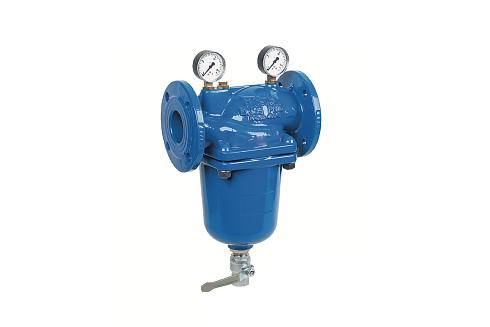

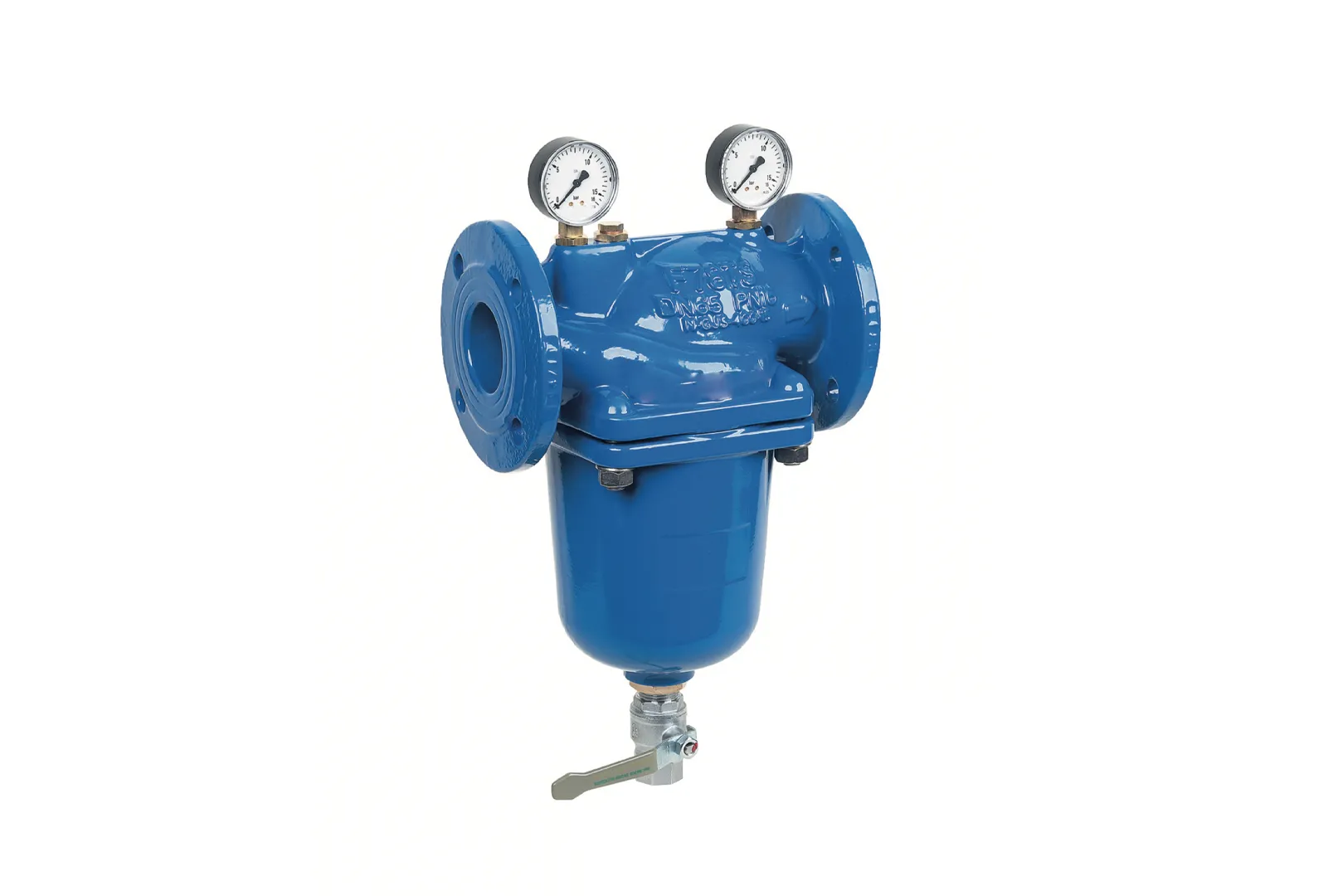

Технические характеристики фланцевых сетчатых фильтров с обратной промывкой Honeywell F76S-F
Минимальное рабочее давление — 1,5 бар.
Максимальное рабочее давление — 16 бар.
Максимальная рабочая температура — 70 °C.
| Модель | Диаметр условного прохода DN | Габаритные размеры, мм | Вес, кг | ||||
|---|---|---|---|---|---|---|---|
| L | F | H | h | D | |||
| Honeywell F76S-65 FА* | 65 | 290 | 185 | 620 | 471 | 175 | 24 |
| Honeywell F76S-80 FА | 80 | 310 | 200 | 714 | 565 | ||
* По умолчанию фильтры поставляются с фильтрующим элементом тонкостью фильтрации 100 мкм. При необходимости фильтры могут комплектоваться фильтрующими элементами с сетками 20, 50, и 200 мкм.
|
