Описание

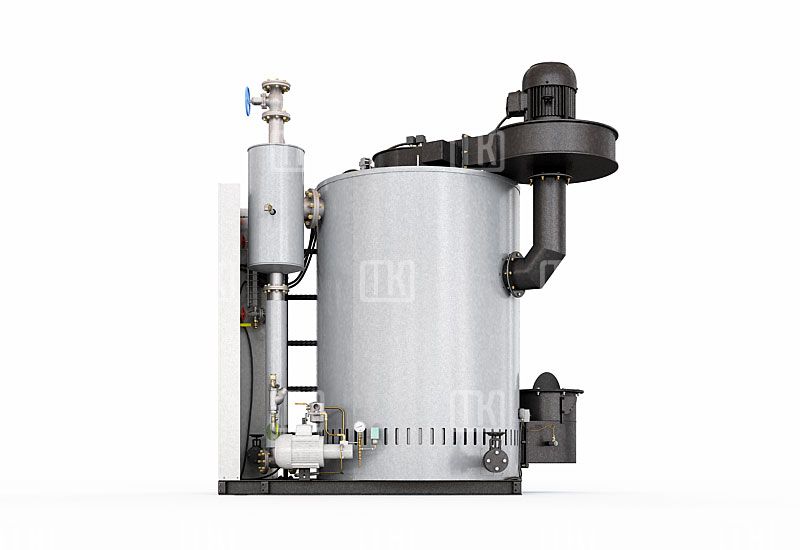

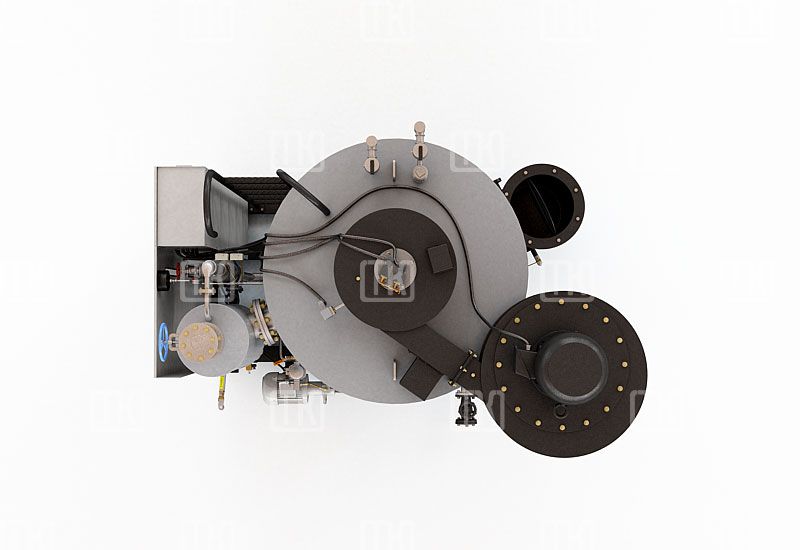

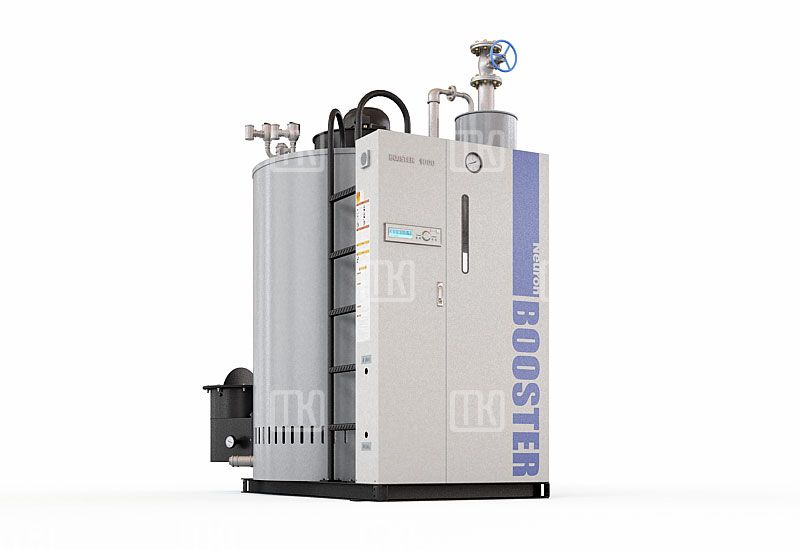

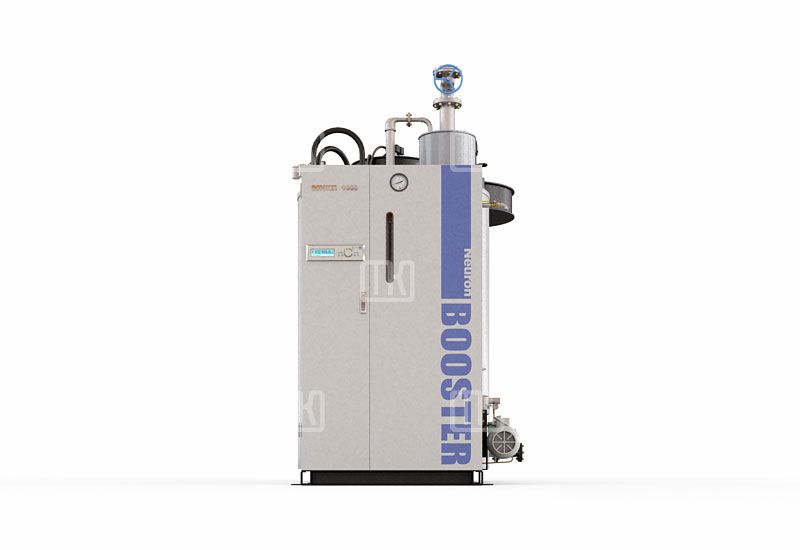

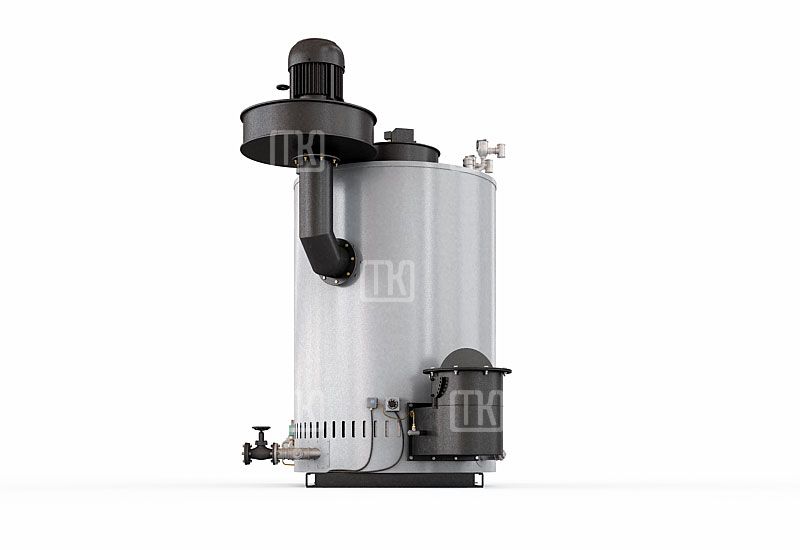

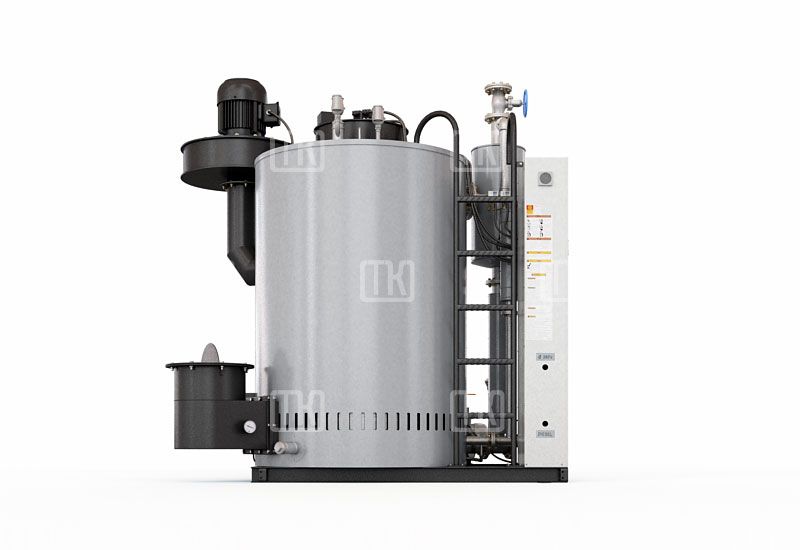

Котлы данной серии предназначены для производства насыщенного пара с максимальной температурой до 180 °С и давлением до 10 кг/см2.
Они являются водотрубными и имеют вертикальную конструкцию.
Преимущества
- Эффективность: пар высокой степени сухости, вырабатываемый внешним сепаратором котла (входит в комплект поставки), обеспечивает высокое качество технологического процесса.
- Компактность: котлы данной серии имеют малые массогабаритные характеристики.
- Сниженные теплопотери благодаря теплоизоляции корпуса котла и подогреву воздуха для горения.
- Быстрый выход на рабочие параметры — уже через 4–5 минут после запуска котла.
- Возможность работы на двух видах топлива — мазуте и дизеле.
- Удобство управления: котлы оснащены многофункциональной системой Neuron, позволяющей автоматически регулировать работу котла, без присутствия персонала.
Основные технические характеристики и параметры работы паровые котлы BOOSTER NBO (500–1500) — M (жидкое топливо)
| Наименование | Единицы измерения | NBO-500D(M) | NBO-600D(M) | NBO-800D(M) | |
|---|---|---|---|---|---|
| Паропроизводительность | кг/ч | 500 | 600 | 800 | |
| Теплопроизводительность | МВт | 0,37 | 0,45 | 0,6 | |
| ккал/ч | 321 850 | 386 220 | 514 960 | ||
| Максимальное расчетное давление | кгс/см2 | 10 | 10 | 10 | |
| Максимальное рабочее давление | кгс/см2 | 9 | 9 | 9 | |
| Эффективность (КПД) | % | Не менее 91 | Не менее 91 | Не менее 91 | |
| Поверхность нагрева | м2 | 8,58 | 8,58 | 9,39 | |
| Объем котловой воды | л | 196 | 196 | 216 | |
| Вес | кг | 1460 | 1460 | 1500 | |
| Напряжение | В | 380×3Ø | 380×3Ø | 380×3Ø | |
| Общее энергопотребление | кВт | 3,55/6,55 | 3,55/6,55 | 5,2/8,2 | |
| Мощность вентилятора | кВт | 2,2 | 2,2 | 3,7 | |
| Насос водоснабжения | Тип | — | MVI 112–1 | MVI 112–1 | MVI 112–1 |
| Мощность | кВт | 1,1 | 1,1 | 1,1 | |
| Топливный насос | Тип | — | RSA-60 | RSA-95 | RSA-125 |
| Мазут | — | E6NC1609 | E6NC1609 | E7NC1609 | |
| Мощность | кВт | 0,25 | 0,25 | 0,4 | |
| Топливный нагреватель (Мазут) | кВт | 3 | 3 | 3 | |
| Габариты | Ширина (Ш) | мм | 1370 | 1370 | 1440 |
| Длина (Д) | мм | 1950 | 2000 | 2080 | |
| Высота (В) | мм | 2150 | 2150 | 2200 | |
| Тип горелки | Дизель | — | YBD-120-01 | YBD-120-01 | YBD-120-02 |
| Мазут | — | YBD-120-01C | YBD-120-01C | YBD-120-02C | |
| Система регулирования горелки | — | 2-ступенчатая | 2-ступенчатая | 2-ступенчатая | |
| Розжиг | — | Электрический искровой разряд | Электрический искровой разряд | Электрический искровой разряд | |
| Топливо | Дизель (мазут) | кг/ч | 34,3 (36,3) | 41,2 (43,5) | 54,9 (58) |
| Диаметр соединительных отверстий | Вход топлива | Ø мм | 15 (D) 40 (M) | 15 (D) 40 (M) | 15 (D) 40 (M) |
| Выход пара | Ø мм | 40 | 40 | 50 | |
| Вход питательной воды | Ø мм | 20 (насос 25) | 20 (насос 25) | 20 (насос 25) | |
| Дренаж | Ø мм | 32 | 32 | 32 | |
| Предохранит. клапан | Ø мм | JSV-LT12Ø40 | JSV-LT12Ø40 | JSV-FT11Ø25 | |
| Подсоединение дымохода | Ø мм | 250 | 250 | 300 | |
| Наименование | Единицы измерения | NBO-1000D(M) | NBO-1500D(M) | |
|---|---|---|---|---|
| Паропроизводительность | кг/ч | 1000 | 1500 | |
| Теплопроизводительность | МВт | 0,75 | 1,12 | |
| ккал/ч | 643 700 | 965 550 | ||
| Максимальное расчетное давление | кгс/см2 | 10 | 10 | |
| Максимальное рабочее давление | кгс/см2 | 9 | 9 | |
| Эффективность (КПД) | % | Не менее 91 | Не менее 91 | |
| Поверхность нагрева | м2 | 9,66 | 9,99 | |
| Объем котловой воды | л | 250 | 260 | |
| Вес | кг | 1750 | 2000 | |
| Напряжение | В | 380×3Ø | 380×3Ø | |
| Общее энергопотребление | кВт | 7,5/12,4 | 9,1/16,4 | |
| Мощность вентилятора | кВт | 5,5 | 7,5 | |
| Насос водоснабжения | Тип | — | MVI 212–1 | MVI 212–1 |
| Мощность | кВт | 1,5 | 1,5 | |
| Топливный насос | Тип | — | RSA-125 | RSA-125 |
| Мазут | — | E7NC1609 | E7NC1609 | |
| Мощность | кВт | 0,4 | 0,4 | |
| Топливный нагреватель (Мазут) | кВт | 5 | 7 | |
| Габариты | Ширина (Ш) | мм | 1600 | 1650 |
| Длина (Д) | мм | 2130 | 2250 | |
| Высота (В) | мм | 2480 | 2680 | |
| Тип горелки | Дизель | — | YBD-120-03 | YBD-120-03 |
| Мазут | — | YBD-120-03C | YBD-120-03C | |
| Система регулирования горелки | — | 2-ступенчатая | 2-ступенчатая | |
| Розжиг | — | Электрический искровой разряд | Электрический искровой разряд | |
| Топливо | Дизель (мазут) | кг/ч | 68,7 (72,6) | 103 (108,9) |
| Диаметр соединительных отверстий | Вход топлива | Ø мм | 20 (D) 40 (M) | 20 (D) 40 (M) |
| Выход пара | Ø мм | 50 | 65 | |
| Вход питательной воды | Ø мм | 20 (насос 25) | 20 (насос 25) | |
| Дренаж | Ø мм | 40 | 40 | |
| Предохранит. клапан | Ø мм | JSV-FT11Ø25 | JSV-FT11Ø32 | |
| Подсоединение дымохода | Ø мм | 300 | 350 | |
Технические характеристики, указанные в таблице, возможны при соблюдении следующих условий:
- Теплопроизводительность топлива: дизель — 10 300 ккал/кг, мазут — 9 750 ккал/кг;
- Температура питательной воды 20 °С.
Характеристики
| Тип котла | Паровой |
| Паропроизводительность, кг/час | 500 / 1500 |
| Рабочее давление, кгс/см² | 10 |
| Топливо | Дизель |
|
