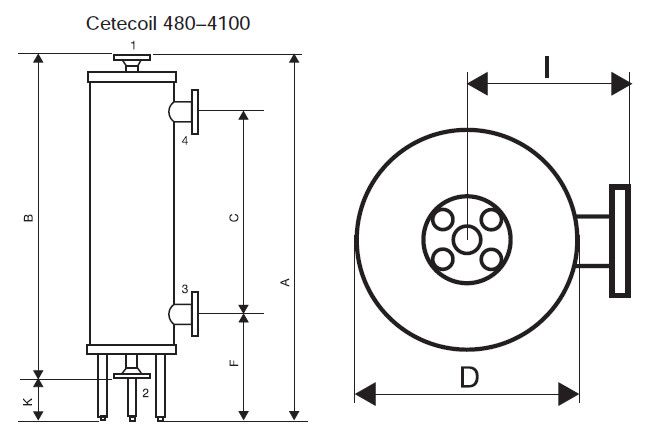

Основные технические характеристики и параметры работы теплообменников Alfa Laval Cetecoil
Все размеры даны в мм. Изменения в конструкции могут производиться без предварительного уведомления.
Теплообменники Cetecoil типа S/R/E | A | B | C | D | F | K | i | Соединения | Объем | Сухой вес, кг | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
1.2 PN 40 * | 3.4 PN 16 | Труб. пучок, л | Кожух, л | |||||||||
480 — L | 980 | 680 | 440 | 280 | 425 | 300 | 200 | 50 | 50 | 2 | 8 | 30 |
850 — L | 1070 | 771 | 531 | 280 | 425 | 300 | 200 | 50 | 50 | 3 | 9 | 35 |
1450 — L | 1145 | 870 | 585 | 280 | 415 | 275 | 200 | 50 | 65 | 7 | 11 | 45 |
2150 — L | 1170 | 920 | 580 | 340 | 420 | 250 | 235 | 50 | 80 | 10 | 30 | 65 |
3300 — L | 1255 | 985 | 420 | 430 | 560 | 270 | 270 | 65 | 100 | 14 | 35 | 100 |
4100 — L | 1255 | 985 | 420 | 430 | 560 | 270 | 270 | 65 | 1251 | 16 | 33 | 110 |
480 — M | 1160 | 860 | 620 | 280 | 425 | 300 | 200 | 50 | 50 | 3 | 11 | 35 |
850 — M | 1360 | 1060 | 826 | 280 | 425 | 300 | 200 | 50 | 50 | 4 | 14 | 45 |
1450 — M | 1505 | 1230 | 935 | 280 | 415 | 275 | 200 | 50 | 65 | 8 | 17 | 75 |
2150 — M | 1500 | 1250 | 900 | 340 | 420 | 250 | 235 | 50 | 80 | 14 | 45 | 110 |
3300 — M | 1455 | 1185 | 620 | 430 | 560 | 270 | 270 | 65 | 100 | 21 | 42 | 150 |
4100 — M | 1455 | 1185 | 620 | 430 | 560 | 270 | 270 | 65 | 1251 | 24 | 38 | 170 |
480 — H | 1360 | 1060 | 826 | 280 | 425 | 300 | 200 | 50 | 50 | 4 | 15 | 45 |
850 — H | 1670 | 1370 | 1130 | 280 | 425 | 300 | 200 | 50 | 50 | 6 | 20 | 50 |
1450 — H | 1900 | 1625 | 1335 | 280 | 415 | 275 | 200 | 50 | 65 | 12 | 24 | 90 |
2150 — H | 1800 | 1550 | 1200 | 340 | 420 | 250 | 235 | 50 | 80 | 19 | 65 | 160 |
3300 — H | 1695 | 1425 | 860 | 430 | 560 | 270 | 270 | 65 | 100 | 28 | 55 | 220 |
4100 — H | 1695 | 1425 | 860 | 430 | 560 | 270 | 270 | 65 | 1251 | 34 | 49 | 230 |
* PN16 для типа Е.
1 Для типа Е соединение DN 100.
Характеристики
Тип теплообменника | Кожухотрубные |
