Принцип работы
Представляют собой устройства, осуществляющие теплообмен между двумя средами за счет пакета металлических пластин с гофрированной поверхностью, по которым протекают теплоносители, обменивающиеся тепловой энергией. В разборных пластинчатых теплообменниках пластины отделены друг от друга резиновыми уплотнениями.
Благодаря особой, инновационной форме пластин обеспечивается равномерное распределение потока по всей теплопередающей поверхности, что позволяет увеличить коэффициент теплопередачи и поднять уровень энергоэффективности теплообменника вследствие устранения застойных зон и снижения интенсивности образования отложений.
Материалы
Пластины — нержавеющая сталь ALLOY 316.
Уплотнения — резина на основе этиленпропиленового полимера (EPDM).
Рама — сталь, покрытая краской на водной основе.

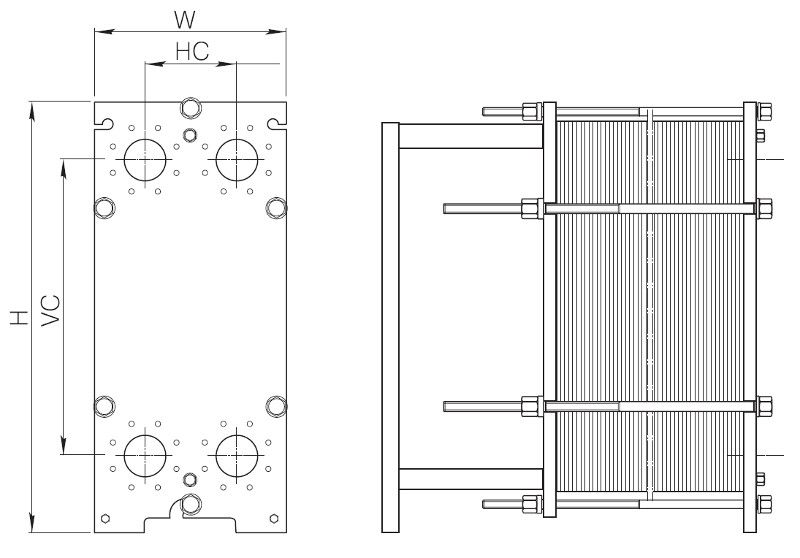

Модель | RL33 | R53/R57 | R63/R67 | RL63 | R83/87 | R103/R107 |
---|---|---|---|---|---|---|
Высота, Н (мм) | 790 | 737 | 920 | 1299 | 890 | 1084 |
Ширина, W (мм) | 190 | 245 | 320 | 320 | 400 | 470 |
Мин. стандартная длина, L (мм) | 420 | 190 | 500 | 620 | 565 | 700 |
Макс. стандартная длина, L (мм) | 1370 | 365 | 1500 | 1670 | 1815 | 2300 |
Вертик. соединение, VC (мм) | 668 | 553 | 640 | 1036 | 606 | 719 |
Горизонт. соединение, НС (мм) | 60 | 100 | 140 | 140 | 196 | 225 |
Макс. температура (°С) | 150 | 150 | 150 | 150 | 150 | 150 |
Макс. давление (бар) | 16 | 16 | 16 | 16 | 16 | 16 |
Фланцевое соединение, присоед. размер | — | — | DN50 | DN50 | DN80 | DN100 |
Резьбовое соединение, присоед. размер (дюймы) | 1¼ | 2 | — | — | — | — |
Макс. расход жидксти™ (кг/с) | 4 | 14 | 16 | 16 | 30 | 50 |
Стандартная конструкция
Пластинчатый теплообменник R представляет собой набор гофрированных пластин из материала, устойчивого к коррозии, с каналами для двух жидкостей, участвующих в процессе теплообмена.
Пластины размещены между опорной и прижимной плитами и закреплены стяжными болтами. Каждая пластина имеет уплотнение из термостойкой резины, что позволяет герметично изолировать канал и направлять различные потоки жидкостей в соответствующие каналы. Количество пластин, их профиль и типоразмер определяются интенсивностью потока, физическими свойствами жидкостей, допустимыми перепадами давления и температурной программой.
Гофрированная поверхность пластин обеспечивает высокую степень турбулентности потоков и жесткость конструкции теплообменника.
Патрубки для ввода и отвода сред могут размещаться как на опорной, так и на прижимной плитах. И пластины, и уплотнения выполнены из материалов, устойчивых к рабочим средам. Порты пластинчатого теплообменника не облицованы и могут иметь внутреннюю резьбу.
Пластины
Теплопередающая поверхность
Пластины имеют шевронный рисунок рифления, и при наложении двух пластин с противоположными рисунками рифления в теплообменнике формируется спиральный поток с высокой степенью турбулентности, что, в свою очередь, обеспечивает высокий коэффициент теплопередачи и позволяет эффективную самоочистку каналов.
Распределительная площадка
Благодаря оптимизации распределения потока по всей площади теплопередающей поверхности обеспечивается наибольшая энергоэффективность, а также устраняются застойные зоны, которые являются главной причиной коррозии и отложений.
Сдвоенные пластины
Конструкция сдвоенной пластины предотвращает попадание вытекающей жидкости в другой контур теплообменника, в случае возникновения течи из трещины или точечного отверстия в пластине жидкость будет вытекать из теплообменника наружу.
Инновационные пластины CurveFlow
Благодаря новому профилю зоны распределительной площадки, имеющему «шоколадный» рисунок, происходит превосходное распределение потока и больший перепад давления на основной рабочей поверхности теплопередающей пластины.
Инновационная конструкция пластины способствует:
- повышению эффективности работы теплообменника до 15 %;
- большей пропускной способности;
- повышению эффективности самоочистки до 40 %.
Перпендикулярные угловые «замки»
Идеальное выравнивание пакета пластин при любом их числе в пакете обеспечивается благодаря новым угловым «замкам». Такое центрирование пакета гарантирует высокую эксплуатационную надежность теплообменника и сокращает время его сборки после технического обслуживания.
Уплотнения
Уплотнения, предлагаемые компанией «Альфа Лаваль», имеют профиль с выступом, что обеспечивает отличное качество уплотнения и снижает риск повреждения уплотнения/пластины и нарушения герметичности из-за перекоса пластины.
Уплотнения выполнены из разнообразных эластомеров, наиболее часто используемые — нитрил и EPDM (каучук на основе сополимера этилена, пропилена и диенового мономера).
Рама
Легко и быстро разбираются в случае необходимости при помощи стандартных инструментов силами одного человека.
Крупные теплообменники «Альфа Лаваль» имеют 5-точечную систему центрирования, что гарантирует надежное уплотнение всего пакета пластин. Открывание и закрывание облегчает ролик на прижимной пластине и опорные подшипники на четырех стяжных болтах.
Тип теплообменника | Разборные |
