Принцип работы
Паяные пластинчатые теплообменники состоят из тонких гофрированных пластин, выполненных из нержавеющей стали AISI 316, которые соединены между собой вакуумной пайкой с использованием меди в качестве припоя.
Потоки в паяном пластинчатом теплообменнике движутся по принципу параллельного противотока, что обеспечивает максимальную эффективность процесса теплопередачи.
Технология пайки медным припоем дает возможность обойтись без использования уплотнительных прокладок и опорных плит и позволяет добиться максимальной герметичности и прочности во всех точках контакта, повышая коэффициент теплопередачи и устойчивость к перепадам давления. Такая конструкция теплообменника позволяет максимально продлить срок эксплуатации устройства.
Преимущества
Высокая усталостная прочность достигается за счет конструкции паяных теплообменников.
Компактность: паяные пластинчатые теплообменники, благодаря своей конструкции, имеют небольшие объемы, сохраняя при этом высокую эффективность работы. К тому же, это позволяет размещать их на небольшой площади.
Простой монтаж: использование патрубков для организации параллельного и противоточного движения потоков упрощает монтаж и уменьшает стоимость трубной обвязки и клапанов.
Способность самоочистки: высокая турбулентность потока внутри теплообменника, создаваемая благодаря продуманной конструкции гофрированных пластин, обеспечивает эффект самоочистки, что способствует меньшему загрязнению пластин.
Высокая надежность: все паяные пластинчатые теплообменники Alfa Laval тестируются на герметичность и проходят опрессовку, что гарантирует их высокое качество.

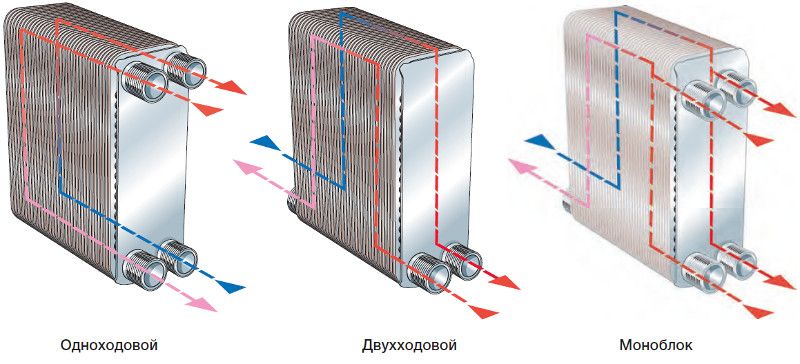

Широкий выбор: наличие различных видов паяных теплообменников — одноходовых, двухходовых и многоходовых, а также большой выбор патрубков позволяет не только подобрать нужную модель теплообменника, но и, при необходимости, оформить индивидуальный заказ под требования клиента.
| СВН16 | СВН18 | СВ20 | СВ30 | СВ60 | |
|---|---|---|---|---|---|
| Тип канала | Н, А | Н, А | Н | H, M, L | H, M, L |
| Макс./мин. расчетная температура (°C) | 225/-160 | 150/-50 | 225/-196 | 225/-196 | 175/-196 |
| Макс. рабочее давление при 150 °С (S3-S4/S1-S2) (бар)* | 32/32 | 32/32 | 16/16 | 36/36 | 36/36 |
| Объем/канал (S3-S4/S1-S2) (л) | 0,027 (Н)4 | 0,038 (Н)5 | 0,028 | 0,054 | 0,103 (Н)6 |
| Макс. расход (S3-S4/S1-S2) (м3/ч)** | 3,6 | 3,6 | 8,9 | 14,5 | 14,5 |
| Высота, а (мм) | 211 | 316 | 324 | 313 | 527 |
| Ширина, b (мм) | 74 | 74 | 94 | 113 | 113 |
| Расстояние между портами по вертикали, c (мм) | 172 | 278 | 270 | 250 | 466 |
| Расстояние между портами по горизонтали, d (мм) | 40 | 40 | 46 | 50 | 50 |
| Длина пакета пластин, A (мм) | (n×2,16) + В | (n×2,16) + В | (n×1,5) + В | (n×2,31) + 13 | (n×2,35) + 13 |
| Масса пустого теплообменника, (кг)*** | (n×0,04) + 0,27 | (n×0,07) + 0,4 | (n×0,08) + 0,06 | (n×0,1) + 1,2 | (n×0,18) + 2,1 |
| Стандартная наружная резьба (дюймы) | ¾ʺ | ¾ʺ | 1ʺ | 1 ¼ʺ / 1ʺ | 1 ¼ʺ / 1ʺ |
| Материал пластин | AISI 316 | AISI 316 | AISI 316 | AISI 316 | AISI 316 |
| Материал патрубков | AISI 316 | AISI 316 | AISI 316 | AISI 316 | AISI 316 |
| Материал припоя | Медь | Медь | Медь | Медь | Медь |
| Макс. количество пластин | 60 | 60 | 110 | 150 | 150 |
| СВ110 | СВ112 | СВ200 | СВ300 | СВ400 | |
|---|---|---|---|---|---|
| Тип канала | H, L, M | H, L, M, АМ, АН | H, L, M | H, L, M | H, L |
| Макс./мин. расчетная температура (°C) | 225/-196 | 225/-196 | 225/-196 | 225/-196 | 225/-196 |
| Макс. рабочее давление при 150 °С (S3-S4/S1-S2) (бар)* | 32/32 | 32/32 | 26/26 | 27/16 | 32/27 |
| Объем/канал (S3-S4/S1-S2) (л) | 0,21 | 0,18 (Н)7 | 0,51 | 0,58/0,69 | 0,74 |
| Макс. расход (S3-S4/S1-S2) (м3/ч)** | 51 | 34/63 | 128 | 200 | 200 |
| Высота, а (мм) | 491 | 618 | 740 | 990 | 990 |
| Ширина, b (мм) | 250 | 191 | 323 | 365 | 390 |
| Расстояние между портами по вертикали, c (мм) | 378 | 519 | 622 | 816/861 | 825 |
| Расстояние между портами по горизонтали, d (мм) | 138 | 92 | 205 | 213,5 | 225 |
| Длина пакета пластин, A (мм) | (n×2,2) + 12 | (n×2,05) + 15 | (n×2,7) + 11 | (n×2,31) + 13 | (n×2,35) + 13 |
| Масса пустого теплообменника, (кг)*** | (n×0,38) + 13 | (n×0,35) + 4,8 | (n×0,6) + 12 | 1 ¼ʺ / 1ʺ | 1 ¼ʺ / 1ʺ |
| Стандартная наружная резьба (дюймы) | ISOG 2/2 ½ʺ | 3″ / сварка 2ʺ | 3ʺ | 4/2 ½ʺ | 4ʺ |
| Материал пластин | AISI 316 | AISI 316 | AISI 316 | AISI 316 | AISI 316 |
| Материал патрубков | AISI 316 | AISI 316 | AISI 316 | AISI 316 | AISI 316 |
| Материал припоя | Медь | Медь | Медь | Медь | Медь |
| Макс. количество пластин | 300 | 300 | 230 | 250 | 270 |
* Согласно Директиве по оборудованию, работающему под давлением (PED)
** При скорости воды в патрубке 5 м/с
*** Без учета патрубков, n — количество пластин
- Каналы M и L: 29/28 бар
- Канал Е: 0,18/0,18; канал А: 0,18/0,25
- Канал А (n×2,5) + 10, канал Е (n×2,2) + 10
- Канал А (0,030/0,024)
- Канал А (0,042/0,035)
- 6) Каналы L и М: 0,13
- Каналы АН и АМ: 0,20/0,16
| Тип теплообменника | Паянные |
|
